HRWJC-6（六相电流，六相电压）微机继电保护测试仪系统装置
HRWJC-6 (6-phase of current, 6-phase of voltage)
computer system installed relay tester
|
|
| |
HRWJC-6微机继电保护测试仪系统装置性能特点： |
|
| |
1、六相电流，六相电压同时输出，电流：30A/相，电压：125V/相。
2、主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，为国内测试仪中的极高水平，大大改善了波形质量，提高了测试仪的精度。
3、单机可独立运行，内置高性能工控机，主频300～600MHz，128M内存，12G硬盘，运行WindowsXp操作系统，面板配有高级不锈钢键盘，轨迹球鼠标8.4寸TFT真彩液晶显示器。
4、采用USB2.0接口与电脑相连，无须任何转接线，使用方便。

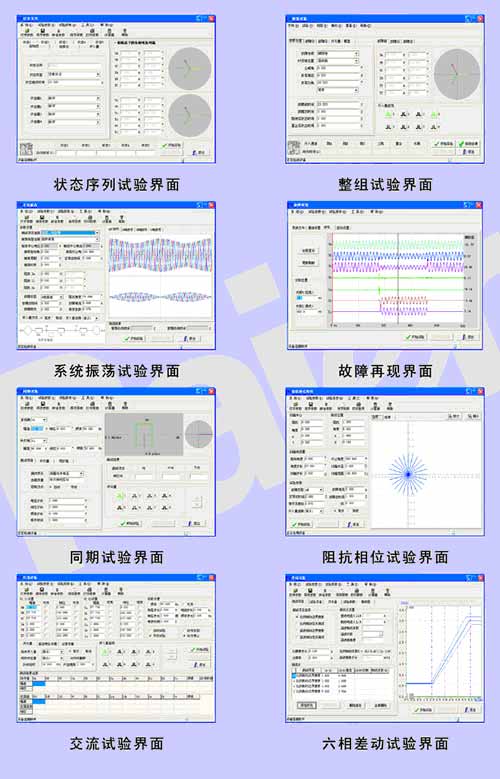

5、可对现场各种类型国内外继电器、微机保护装置及安全自动综合装置进行定检，并可模拟各种复杂瞬时性、永久性、转换性故障进行整组试验。可实时保存测试校验数据，显示矢量图，绘制各种特性曲线，联机打印报表等。
6、由于是六相电流、六相电压同时输出，可方便对备自投装置和微机差动保护装置进行试验，使该项试验非常完美。
7、可连接笔记本电脑运行，笔记本电脑与工控机使用同一套测试软件，使用方便。
|
|
| |
 |
|
| |
HRWJC-6微机继电保护测试仪系统装置技术参数表： |
|
| |
HRWJC-6微机继电保护测试仪系统装置 |
| 交直流电压源 |
最大电压 |
AC 6 x 125V DC 6 x 150V |
| 最大功率 |
AC 6 x 75VA DC 6 x 100VA |
| 分辨率 |
1mV |
| 精度 |
0.2% |
| 频率 |
范围：0-1000Hz 精度：0.001Hz |
| 相位 |
精度：0.1度 |
| 谐波失真 |
≤0.1% |
| 其他 |
幅值、频率、相位分相独立，短路、过载、过热、畸变、失真保护、第四路电压可设置为零序电压或任意设置 |
| 交直流电流源 |
最大电流 |
AC 6 x 30A DC 6 x 30A |
| 最大功率 |
AC 6 x 300VA DC 6 x 300VA |
| 分辨率 |
1mA |
| 精度 |
0.2% 超高精度小电流 |
| 频率 |
范围：0-1000Hz 精度：0.001Hz |
| 相位 |
精度：0.1度 |
| 谐波失真 |
≤0.1% |
| 其他 |
幅值、频率、相位分相独立，短路、过载、过热、畸变、失真保护 |
| 辅助直流电压源 |
输出电压 |
DC 110V/220V |
| 最大功率 |
100W |
| 开关量输入 |
通道数 |
8对 |
| 输入方式 |
空接点，DC 5～250V，0.5A |
| 其他 |
可设置防抖动时间 |
| 开关量输出 |
通道数 |
4对 |
| 输出方式 |
空接点（遮断容量）DC O～250V，0.5A |
| 时间测量 |
范围：0.001～9，999.999s 精度：0.001s |
| 谐波 |
可同时在基波电流、电压中叠加2～20次谐波，谐波含量任意设置 |
| 尺寸 |
480mm x 400mm x 188mm |
| 重量 |
约20kg |
| 电源 |
AC220V ± 10%50HZ ± 10%10A |
|
|
| |
 |
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
