1、测量精度:2.5%
2、电压正、负峰值误差:≤2.5% 3、电压波形失真度:≤5%
4、使用条件:户内、户外:温度:-10~+40℃;湿度:≤85%RH 5、电源:交流50HZ,220V±5%
6、等效性好:科学理论和试验证明,0.1Hz超低频耐压试验与工频耐压试验具有很好的等效性。

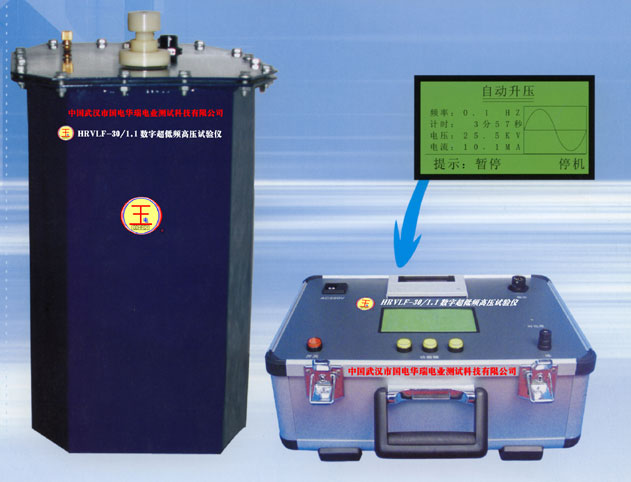

HRVLF系列便携式0.1Hz数字超低频高压发生器试验仪
技术配置和技术参数
型号 |
额定电压 |
带载能力 |
重量 |
用途 |
HRVLF-30 |
30kV
(峰值)
|
0.1Hz,≤1.1μF |
控制器:4㎏
尺寸:长*宽*高360*250*230
|
10kV电缆、发电机等 |
0.05Hz,≤2.2μF |
升压体:25㎏
尺寸:长*宽*高323*174*323
|
0.02Hz,≤5.5μF |
HRVLF-40 |
40kV
(峰值)
|
0.1Hz,≤1.1μF |
控制器:5㎏
尺 寸:长*宽*高 360*250*230
|
13.8kV电缆、发电机等 |
0.05Hz,≤2.2μF |
升压体:38㎏
尺 寸:长*宽*高 357*208*343
|
0.02Hz,≤5.5μF |
HRVLF-50 |
50kV
(峰值
|
0.1Hz,≤1.1μF |
控制器:6㎏
尺 寸:长*宽*高 360*250*230
|
15.75kV电缆、发电机 |
0.05Hz,≤2.2μF |
升压体:55㎏
尺 寸:长*宽*高 367*210*365
|
0.02Hz,≤5.5μF |
HRVLF-60 |
60kV
(峰值)
|
0.1Hz,≤1.1μF |
控制器:6㎏
尺 寸:长*宽*高 360*250*230
|
18kV电缆、发电机等 |
0.05Hz,≤2.2μF |
升压体:65㎏
尺 寸:长*宽*高 377*220*370
|
0.02Hz,≤5.5μF |
HRVLF-70 |
70kV
(峰值)
串联
|
0.1Hz,≤1.1μF |
控制器:6㎏
尺 寸:长*宽*高 360*250*230
|
20kV电缆、发电机等 |
0.05Hz,≤2.2μF |
升压体:75㎏
尺 寸:长*宽*高 387*240*390 |
0.02Hz,≤5.5μF |
HRVLF-80 |
80kV
(峰值)
串联
|
0.1Hz,≤1.1μF |
控制器:8㎏
尺 寸:长*宽*高 360*250*230
|
35kV电缆、发电机等 |
0.05Hz,≤2.2μF |
升压体:85㎏
尺 寸:长*宽*高 397*250*490
|
0.02Hz,≤5.5μF |
HRVLF-90 |
90kV
(峰值)
串联
|
0.1Hz,≤1.1μF |
控制器:9㎏
尺 寸:长*宽*高 360*250*230
|
35kV电缆、发电机等 |
0.05Hz,≤2.2μ |
升压体:98㎏
尺 寸:长*宽*高 427*260*590
|
0.02Hz,≤5.5μF |
HRVLF-100 |
100kV
(峰值)
串联
|
0.1Hz,≤1.1μF |
控制器:9㎏
尺 寸:长*宽*高 360*250*230
|
35kV电缆、发电机等
63kV电缆等
|
0.05Hz,≤2.2μF |
升压体:118㎏
尺 寸:长*宽*高 457*250*690
|
0.02Hz,≤5.5μF |
HRVLF-110 |
110kV
(峰值)
串联
|
0.1Hz,≤1.1μF |
控制器:9㎏
尺 寸:长*宽*高
360*250*230
|
63kV电缆等 |
0.05Hz,≤2.2μF |
升压体:128㎏
尺 寸:长*宽*高
467*260*790
|
0.02Hz,≤5.5μF |
HRVLF-120 |
120kV
(峰值)
串联
|
0.1Hz,≤1.1μF |
控制器:9㎏
尺 寸:长*宽*高 360*250*230 |
110kV电缆等 |
0.05Hz,≤2.2μF |
升压体:148㎏
尺 寸:长*宽*高 487*270*890
|
0.02Hz,≤5.5μF |
◆ 0.1Hz超低频、工频、变频及直流耐压试验的比较
比较内容 |
工频耐压 |
变频耐压 |
0.1Hz耐压 |
直流耐压 |
等效性 |
好
|
好
|
好
|
差 |
绝缘破坏性 |
小
|
小
|
小
|
大 |
操作安全性
|
较低
|
较低
|
高 |
较低
|
试验接线
|
复杂
|
最复杂
|
最简单 |
复杂
|
设备体积重量
|
最重 |
较重 |
轻 |
最轻 |
|
|
